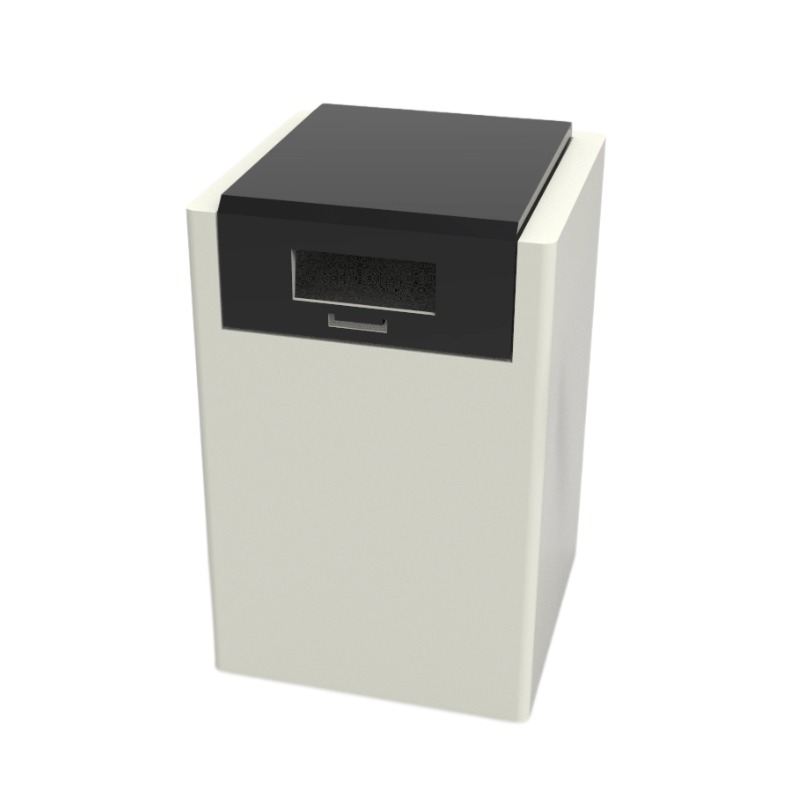

壓實密度和粉末電阻率分析儀
發布時間： 2024-12-02 09:38:47 點擊： 1444
壓實密度和粉末電阻率分析儀
一. 功能描述：
提供新能源電池材料粉體壓實密度、電阻率/電導率和極片電阻的測量；自動伺服動力系統，粉體實時壓實電阻率與密度關系圖譜，壓強與壓實密度圖譜；自動分析樣品恒壓與泄壓后的形變量，及彈性形變過程中電阻率，電導率的圖譜，自讀樣品高度測量至0.001mm；觸摸屏和PC軟件兩種操控模式；集成控制系統，報表功能；自動運行，儀器具有自我防護和異常警報功能.
二.參照標準：
壓實密度和粉末電阻率分析儀
1.壓實密度測量參照：GBT 24533-2009 鋰離子電池石墨類負極材料; GB∕T 24533-2019 鋰離子電池石墨類負極材料
附錄L:粉末壓實密度的測試方法
2.四探針測試儀參照GB/T 1551、GB/T1552-1995，ASTM F84美國A.S.T.M 標準。
3.四探針法粉末測試參照GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電導率的測定方法中用于仲裁方法的四探針法要求制作.
三. 適用范圍：
1.用于鋰離子電池用炭復合磷酸鐵鋰正極材料電阻率的測量；
2.用于需要采用四探針法測量的半導體粉末材料的分析與檢測；
3.用于石墨類粉狀材料電阻率的測量；
4.極片電阻測量
5.應用于企業品質檢測；研發部門，大中專院校；科研院所；及質量檢測機構.
四.工作原理：
在外力的壓縮過程中，隨著粉末的移動和變形，空隙被填充，顆粒間接觸面積增大，使原子間產生吸引力且顆粒間的機械楔合加強，從而形成具有密度和強度的壓坯.在形成壓坯的過程實時測量電阻、電阻率及電導率的變化過程直至平穩.
五. 參數資料
壓實密度和粉末電阻率分析儀
|
測試項目/型號 |
FT-8600A |
FT-8600B |
|
1.電阻/方阻范圍 |
10^-5～2×10^5Ω/□ |
10^-4～1×10^7Ω/□ |
|
2.電阻率范圍 |
10^-6～2×10^6Ω-cm |
10^-5～2×10^8Ω-cm |
|
3. 電導率范圍 |
5×10^-6～10^6ms/cm |
5×10^-8～10^5ms/cm |
|
4. 測試電流范圍 |
0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA |
10mA ---200pA |
|
5. 電流精度 |
±0.1% |
±2% |
|
6主壓力 選購 |
2噸，3噸，5噸； |
|
|
7樣品高度測量 |
0.001mm—25.000mm；自動 |
|
|
8位移行程 |
0-50mm |
|
|
9 控制系統 |
伺服動力控制系統 |
|
|
10.顯示方式 |
7寸觸摸屏+PC軟件 |
|
|
11. 壓實模具（國標） |
內徑：13mm；高：25mm；精度0.01mm |
|
|
電阻率測量模具 |
內徑16mm；高10mm（建議樣品壓縮后高度≤4mm） |
|
|
極片電阻電極 |
標配：電極直徑16mm；其他規格可定制. |
|
|
12.脫模方式 |
自動 |
|
|
13.保護裝置 |
自動診斷、過載保護和急停控制 |
|
|
14.溫濕度范圍 |
常溫-50度；濕度：20%-98%/ |
|
|
15.時間設置 |
0-99.9S |
|
|
16.密度值 |
99.99999g/cm3 不同樣品特性不同密度有所差異；誤差：1% |
|
|
17.形變量 |
可測量彈性材料形變量 |
|
|
18.電阻測試方法 |
標配四探針法；四端法（可選購對應的測量電極即可） |
|
|
19.電阻重復性誤差 |
≤0.05% （標準電阻）重復性誤差≤2%（受樣品差異性，均勻性等特性影響） |
|
|
20.位移速度 |
＜15mm/min；0.1mm/min |
|
|
21.使用環境要求 |
儀器使用環境要求：工作溫度：-10℃－40℃，濕度：≤65%RH |
|
|
22.電源 |
380v |
|
|
23.天平（選購） |
0.00001g，量程：120g；0.01% |
|
標準配置外訂購明細：
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
8600-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
06A |
四探針測試平臺 |
套 |
1 |
含探頭1個 |
|
4 |
06B |
四探針探頭 |
個 |
1 |
直線型 |
|
5 |
340-TTZ |
鍍金彈簧銅針4根 |
組 |
1 |
4根為一組 |
|
6 |
340-WTZ |
彈簧鎢針4根 |
組 |
1 |
4根為一組 |
|
7 |
301-GDXJ |
高度校準件 |
個 |
1 |
|
|
8 |
SCXCQ |
手持吸塵器 |
套 |
1 |
|
|
9 |
8600-RJ |
分析軟件 |
套 |
1 |
|
|
10 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
11 |
8600-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
12 |
8600-MJ |
樣品模具 |
套 |
1 |
|
|
13 |
|
天平 |
套 |
1 |
0.00001g，量程：120g |
|
14 |
8600-YB |
延保服務 |
年 |
1-3 |
|
